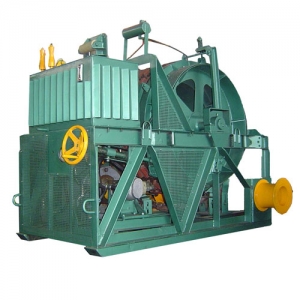

MÁY HÃM KÉO DÂY 5 TẤN

ỨNG DỤNG:

• Máy thắng dây thủy lực dùng trong thi công kéo dây điện
• Dùng để tạo lực căng khi kéo dây dẫn điện, đảm bảo dây không bị chạm đất và hư hỏng trong quá trình thi công.

---

1. Khả năng làm việc

• Sức căng tối đa: 5.000 kgf (≈ 5 tấn)
• Tốc độ tương ứng: 4 m/phút
• Tốc độ tối đa: 5 m/phút (tại lực căng 2.400 kgf)
• Sức căng tối thiểu: 650 kgf (≈ 6.5 kN)
• Loại cáp sử dụng:
  • Cáp nhôm lõi thép ACSR 800 mm²
  • Cáp quang OPGW

---

2. Hệ thống cơ khí

Ròng rọc kéo cáp

• Loại: Bánh xích
• Đường kính đáy rãnh: 1.056 mm
• Số rãnh sử dụng: 5 rãnh
• Chiều rộng bánh xích: 70 mm

Hệ thống thắng

• Loại: Thắng thủy lực
• Công suất thắng: 5.000 kgf
• Duy trì lực căng ổn định liên tục

Tang xả dây

• Kiểu: Vận hành bằng tay
• Tải trọng cho phép: 5.000 kgf
• Đường kính nhỏ nhất: 240 mm

---

3. Hệ thống thủy lực

• Dung tích thùng dầu: 180 lít
• Có cánh tản nhiệt giúp vận hành liên tục trong thời gian dài
• Trang bị:
  • Đồng hồ đo áp suất thủy lực
  • Đồng hồ đo nhiệt độ dầu
  • Van điều chỉnh lực căng
  • Tay thắng cơ khí

---

4. Kích thước và trọng lượng

• Chiều dài: 2.200 mm
• Chiều rộng: 1.420 mm
• Chiều cao: 1.700 mm
• Trọng lượng: 1.450 kg (bao gồm dầu thủy lực)

---

5. Đặc điểm nổi bật

• Điều khiển lực căng chính xác bằng hệ thống thủy lực
• Bảo vệ cáp bằng lớp lót cao su trên ròng rọc
• Phù hợp cho kéo dây điện lực và cáp quang
• Hoạt động ổn định trong thời gian dài
• Thiết kế chuyên dụng cho thi công đường dây điện
